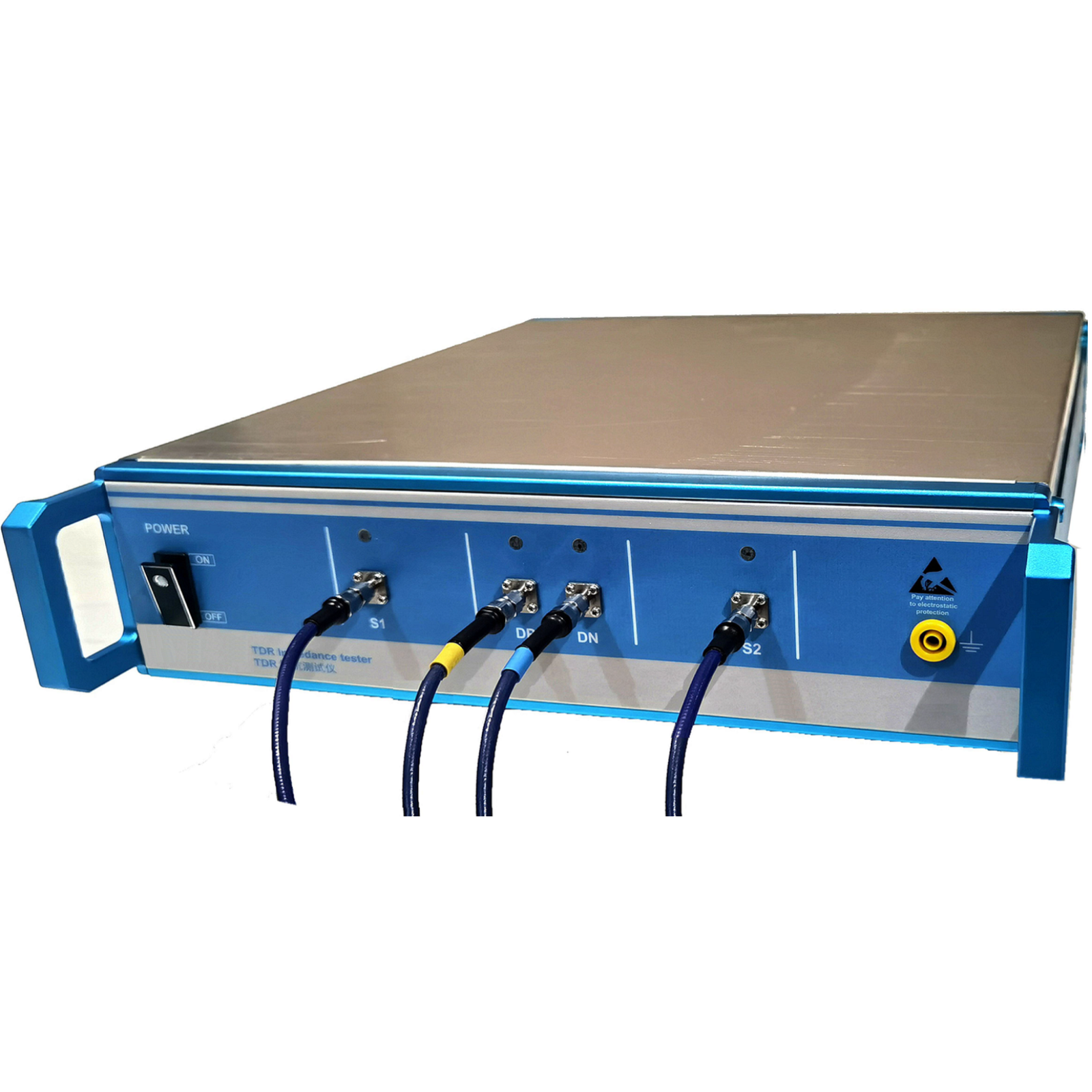

ME系列 PCB阻抗TDR特性阻抗測試儀

軟件界面

原理與用途

產品基于時域反射原理，采用真差分寬帶取樣技術，設計實現的高帶寬特性阻抗測試分析設 備。能夠自動、快速、批量、準確測試線路板及電線電纜的特性阻抗，具備波形顯示與分析，適用 于 PCB 硬板，FPC 軟板，電線電纜的阻抗測試。

產品特點

1) 包括 ME045/ME085/ME150 三種不同帶寬系列產品可供選擇，全面覆蓋阻抗條測試，軟板/硬 板板內測試。

2)  蕞高帶寬可達 15GHz，最短測試線長 1.5cm，最長可達到 5m。遠超越國內 TDR 儀器水平。

3) 儀器內置校準件，固化智能校準程序，開機自檢校準，解決了此類儀器當前使用存在的不 會校準，校準繁瑣，校準數據偏差，長時間使用時校準數據偏移等問題。

4)  可以進行阻抗條測試，搭配可調探頭可進行板內阻抗測試，輕松應對 5G 類阻抗產品的測試。

5) 內置靜電保護電路，可耐靜電 6kV，不需要嚴苛的防靜電試驗室和穿防靜電服操作，可在 車間環境中使用。

6) 采用真差分測量技術，測試精度更高。

7) 采用了高精度多點校準與自動校準相結合技術，出廠多點校準，精度更高，使用更放心。

8) 測量數據導出支持多種測量數據格式，可供 ERP 系統讀取。

9) 智能化測試軟件，自動抓取波形起始點和末端，設置到測試三步完成，操作簡單，并且自 動抓取減少了人工錯誤和不同人員操作造成的偏差。

符合標準

1) IPC-TM-650 標準 PCB   傳輸線特性阻抗時域反射測試方法。

2) Intel 技術標準 PCB 測試方法（TDR 測試 PCB 特性阻抗）。

3) 中國 CPCA 標準   印制板特性阻抗時域反射測試方法。

4) 各種高速串行總線國際通行標準（USB、SATA、PCI-E、HDMI、DP 等）。

 ME系列 PCB阻抗TDR特性阻抗測試儀

技術參數及配置
