TH2810B+ LCR數字電橋
應用
■?無源元件測試
? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組 、印制電路板
■?其它元件
? 繼電器、開關、電纜、電池等的阻抗評估件和網絡元件等的阻抗參數評估
技術參數
產品型號 | TH2810B+ | |
基本測量準確度 | 0.1% | |
測試頻率 | 100Hz,120Hz,1kHz,10kHz | |
測試參數 | L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% | |
V/I?監視 | 有 | |
AC信號電平 | 0.1Vrms、0.3Vrms、1Vrms | |
信號源內阻 | 10Ω , 100Ω | |
測試端配置 | 5端 | |
測試速度 (ms/次) | 快速: 19ms;中速:83ms;慢速:333ms F≤120Hz 快速:4XT+3ms | |
清零功能 | 開路、短路、負載 | |
列表掃描 | 10點列表掃描每掃描點可單獨分選,支持多頻合并測試分選可對頻率，AC電壓進行掃描測試 | |
等效方式 | 串聯，并聯 | |
量程方式 | 自動，保持 | |
觸發方式 | 內部，手動，外部，總線 | |
平均次數 | 1-255 | |
數學運算 | 直讀，△ABS，△% | |
延時 | 觸發延時,步進延時: 0—60.000s，1ms步進 | |
比較器 | 10檔分選，BIN1-BIN9,NG,AUX，檔計數功能，PASS，F(xiàn)ALL前面板LED顯示 | |
存儲 | 內部非易失性存儲 | 100組LCRZ儀器設定文件 |
外部USB存儲器 | 儀器設定文件，CSV數據文件 | |

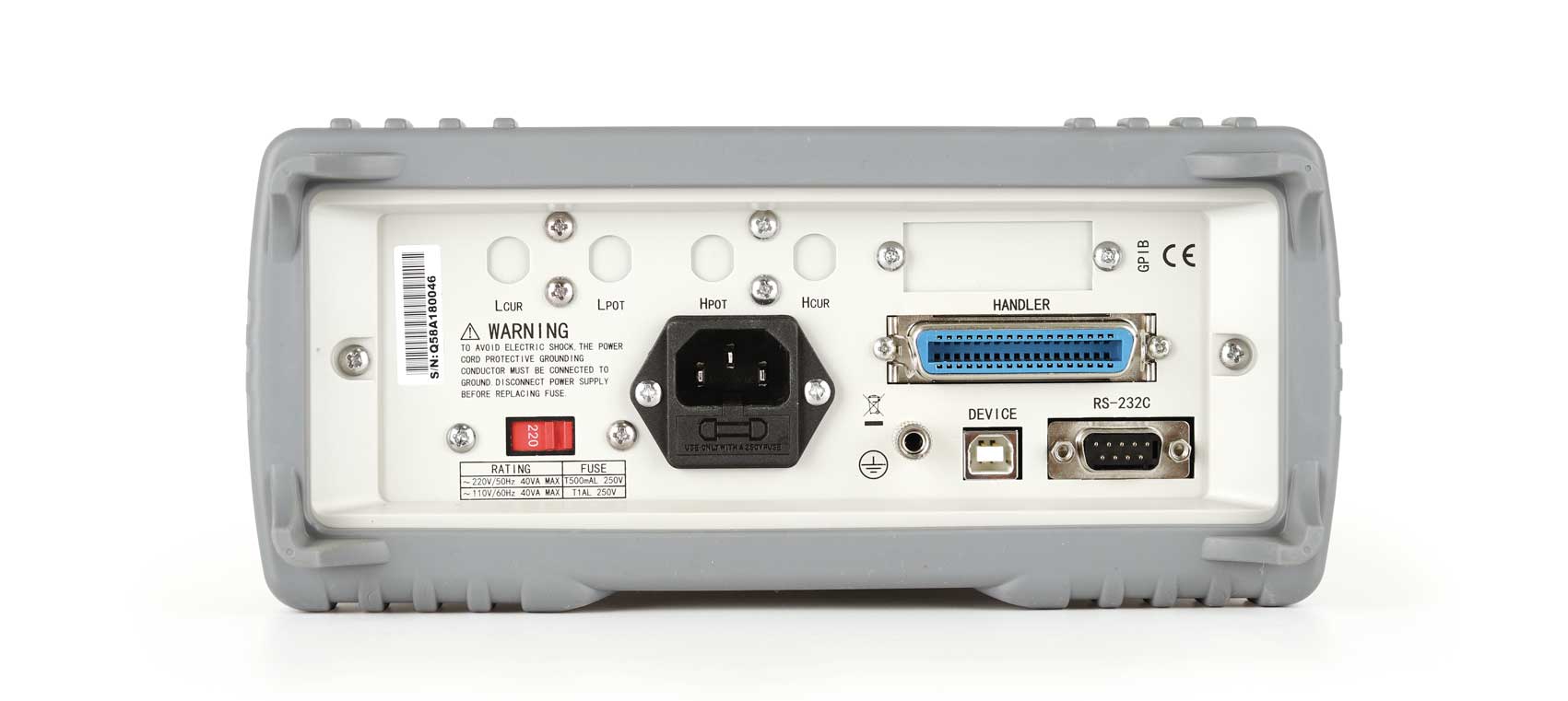

接口 | RS232/RS485(可選)、HANDLER、USB HOST、USB??DEVICE | |
?
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26001A | ||||
| 短路片 | TH26010 | ||||
| 四端Kelvin測試線 | TH26004S-1 | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 帶盒貼片測試線 | TH26029B | ||||
