泰克DSA8300 數字采樣示波器DSA8300 是一款先進的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供業內領先的保真測量和分析功能。歐盟客戶通知本產品尚未更新以符合 RoHS 2?指令 2011/65?/ EU 要求，且將不會發貨至歐盟。在 2017?年 7?月 22? 日前，客戶可以通過歐盟市場的庫存購買產品直至庫存售罄。泰克致力于為您提供所需的解決方案。
泰克DSA8300 數字采樣示波器
DSA8300 是一款先進的等效時間采樣示波器，為通信信號分析、串行數據網絡分析以及串行數據鏈路分析應用提供業內領先的保真測量和分析功能。
本產品尚未更新以符合 RoHS 2?指令 2011/65?/ EU 要求，且將不會發貨至歐盟。在 2017?年 7?月 22? 日前，客戶可以通過歐盟市場的庫存購買產品直至庫存售罄。泰克致力于為您提供所需的解決方案。請聯系您的當?shù)劁N售代表以獲取進一步幫助，或確定是否有可用的替代產品。泰克將繼續為全球范圍內仍享受質保支持的產品提供服務。
低時基抖動:
最大 8?條同時采集的通道上典型值為 425?fs
82A04B 相位基準模塊中，最多 6?條通道上<100?fs
垂直分辨率 – 16?位模數轉換器
電接口分辨率：<20?μV LSB（適用于 1?v 全量程）
光接口分辨率從 80C07B（1?mW 全量程）的<20?nW 到 80C10C（30?mW 全量程）的 <0.6?μW
光接口帶寬 >80?GHz
電接口帶寬 >70?GHz
為 NRZ、RZ 和脈沖信號類型提供了超過 120?種自動測量功能
80?多種行業標準模板，自動進行模板測試
復雜抖動/噪聲/BER/SER 分析 (80SJNB)，支持復雜測量 TDECQ?1, SNDR?2?(應用)
1PAM4 發射機和色散眼圖閉合象限。
2S信噪失真比。
各種光接口模塊、電接口模塊和附件模塊可以滿足您的特定測試要求。
光接口模塊
支持從 155?Mb/s 到 10?Gb/s、40?Gb/s、100?Gb/s 和 50G/100G/200G/400G PAM4 光數據速率的光模塊
光基準接收機(ORR)?1?滿足了標準規定的一致性測試中指定的要求
光接口采樣模塊提供了高光學靈敏度、低噪聲及寬動態范圍，可以準確地測試和檢定短程到遠程光接口通信標準
經過全面校準的時鐘恢復解決方案 – 不需要手動校準數據撿拾損耗
已校準消光比測量和變量校正 ER 測量可確保精度和重復能力
電接口模塊
超低噪聲電采樣器（20GHz 時 280?μV，60GHz 時 450?μV，典型值）
可以選擇帶寬2，用戶可以平衡帶寬和噪聲，實現優秀的數據采集性能
遠程采樣器或緊湊的采樣擴展器模塊電纜最大限度地減少信號劣化，因為采樣器可以放在被測器件附近
高性能集成 TDR（10?ps 典型步進上升時間）支持杰出的阻抗不連續性檢定，對帶寬高達 50GHz 的 S 參數測量提供了高動態范圍
分析
對速率在<1?GBd 到 60?GBd 之間的高速 PAM4 和 PAM2 NRZ 串行數據執行抖動、噪聲和 BER 分析，了解眼圖閉合的確切原因
分析 PAM4 信號，全面分析每一個 PAM 眼圖的抖動、噪聲和 BER，并支持一套全局測量，評估 PAM4 信號整體屬性
100G-SR4/發射機和色散眼圖閉合 (TDEC) 自動化提供對 SR4 短程以太網至關重要的 TX 光屬性的全套測試和調試
80STDEC 簡化了高性能發射機和色散眼圖閉合 (TDEC) 測量，使其非常適合生產和一致性驗證應用
自動模板測試，支持 80?多種行業標準模板。新模板可以導入 DSA8300，支持各種新興標準。用戶可以定義自己的模板，自動進行模板測試
抖動、噪聲、BER、模板測試和串行數據鏈路分析 (SDLA) 通過 80SJNB Essentials 和 Advanced 應用軟件選項提供
高級 TDR 分析、S 參數測量、仿真模型提取和串行鏈路仿真功能通過 IConnect??應用軟件選項提供
400G-M4 光制造分析軟件提供了光發射機和色散眼圖閉合象限(TDECQ)分析功能
高測試吞吐量
每條通道高達 200?kS/s 的高采樣率
高效編程接口（IEEE-488、以太網或本地處理器接入）實現高測試吞吐量
1光基準接收機(ORR)是一種四階 Bessel-Thompson 濾波器，擁有標準規定的頻響和容限。泰克優化了響應，實現標稱擬合和高質量的模板測試結果。
2參閱 80E00 電采樣模塊產品技術資料，獲得每種模塊的詳細介紹。
設計/檢驗電信和數據通信器件和系統
ITU/ANSI/IEEE/SONET/SDH 制造/一致性測試
高性能真正差分 TDR 測量
串行數據應用阻抗檢定和網絡分析，包括 S 參數
高級抖動、噪聲、BER和SDLA分析
使用IConnect基于通道和眼圖仿真和測量建模
DSA8300 數字串行分析儀為開發和測試采用幾千兆位數據傳輸技術的通信、計算機和消費電子提供了用途廣泛的工具。它可以用來對這些產品中使用的器件、模塊和系統的光接口和電接口發射機進行檢定及一致性驗證。
此外，DSA8300 特別適合電接口信號路徑檢定，包括封裝、PCB 或電纜。由于杰出的帶寬、信號保真度及可擴展性領先的模塊化架構，DSA8300 為當前和新興串行數據技術提供了超強性能的 TDR 和互連分析能力、準確的信號損傷分析能力以及 BER 計算功能。
?
?

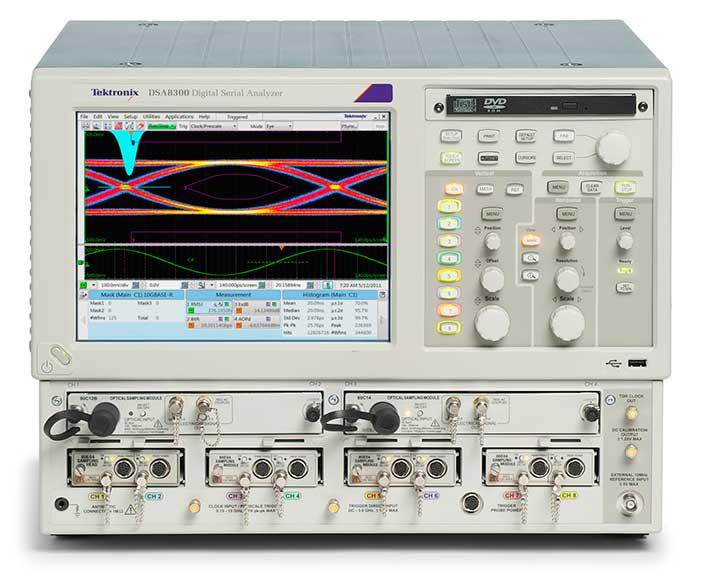

光接口眼圖測試
?
?

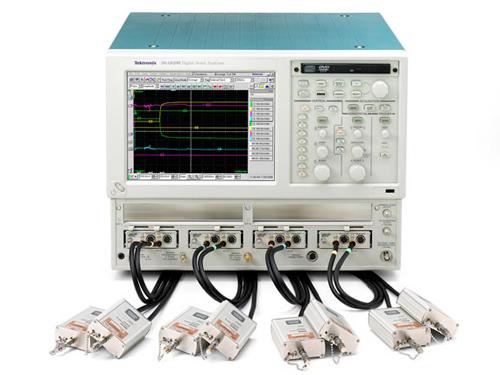

無源互連測試
最后，由于杰出的信號保真度和分辨率，對要求超高帶寬、超精細垂直分辨率、低抖動和/或杰出低噪聲的電接口和光接口應用，DSA8300 提供了黃金標準。
DSA8300 擁有無可比擬的測量系統保真度及非常低的基本儀器抖動本底（對速率 >1.25?Gb/s 的串行數據信號，典型值為 425?fs RMS），保證準確地同時采集最多 8?個高帶寬信號。使用 82A04B 相位參考模塊時，采集抖動低于 100?fs RMS 使分析效果更佳。
多處理器結構及每插槽專用數字信號處理器 (DSP) 提供了快速波形采集速率，縮短了進行可靠的檢定和一致性驗證所需的測試時間。
DSA8300 的通用模塊化結構支持大量的且不斷增加的插件，您可以為測量系統配置各種適合您當前應用和未來應用的電接口模塊、光接口模塊和附件模塊。DSA8300 提供了 6?個模塊插槽，可以同時容納一個時鐘恢復模塊、一個精密相位參考模塊和多個電接口或光接口采集模塊，可以讓系統性能與不斷演變的需求相適應。由于能夠在不斷電的情況下插拔采樣模塊，DSA8300（適用于固件版本為 6.1?及以上的示波器）可以根據測試需求變化，更加靈活地配置 DSA8300。
此外，專用模塊配套功能，如單端和差分電接口時鐘恢復、電接口采樣器靜電保護及連接流行的 TekConnect?探測系統，在高阻抗探測和差分探測中提供了一流的泰克探頭性能。另外，還提供用于 50?Ω 探測和 TDR 探測的低阻抗探頭。
DSA8300 及相關應用軟件完善的測量和分析功能進一步增強了 DSA8300 及其采樣模塊和附件的原始采集性能。
參閱訂貨信息部分，獲得最新提供的應用軟件和模塊列表。
DSA8300 為滿足光接口測試應用專門設計的各種測量和分析工具。除標準幅度和定時參數測量外（如上升時間/下降時間、幅度、RMS 抖動、RMS 噪聲、頻率、周期等）外，DSA8300 的測量套件還包括為測量光接口信號訂制的測量（平均光接口功率、消光比、眼圖高度、眼圖寬度、光接口調制幅度 (OMA)、等等）。如需完整的測量清單，請參閱本產品技術資料的測量部分。
DSA8300 還包括標準一致性測試模塊，支持 155?Mb/s ~ 100?Gb/s 的所有常用光標準。DSA8300 模板測試系統可以把標準和用戶模板自動擬合到波形數據庫內采集的數據中。模板測試系統還可以基于模板違例總數或模板違例相對于模板測試單位間隔中采集的樣點數的比率，自動確定模板余量。用戶還可以創建定制模板，自動進行模板測試。另外還提供了直方圖和光標測量，分析 DSA8300 采集的光接口信號。
DSA8300 擁有高度可配置的主機和各種模塊，提供了完整的測試解決方案及杰出的系統保真度。
光接口模塊
泰克 80C00 家族光采林蔭道模塊覆蓋了單模光纖和多模光纖的各種波長。各種模塊提供了多種功能，如時鐘恢復、基準接收機濾波器和各種標準測試解決方案。
參閱訂貨信息部分，獲得最新提供的光模塊列表。
參閱 80C00 光模塊產品技術資料，獲得每種模塊的詳細介紹。
電接口模塊
泰克 80E00 家族光采模塊提供提供了各種功能，用戶可以配置專門為其應用設計的測試解決方案。有各種帶寬解決方案及其他功能，如時域反射計或 S 參數測試。
參閱訂貨信息部分，獲得最新提供的電模塊列表。
參閱 80E00 電采樣模塊產品技術資料，獲得每種模塊的詳細介紹。
實用工具模塊
泰克 80A00 和 82A00 家族模塊提供了額外的功能，如相位基準和 ESD 保護。
參閱訂貨信息部分，獲得最新提供的實用工具型模塊列表。
參閱各種實用工具模塊產品技術資料，獲得每處模塊的詳細介紹。
80A02 EOS ESD 隔離模塊
82A04B 相位基準模塊
80A03 模擬擴展裝置
與 DSA8300 一起使用時，這個捆綁套件提供以每通道 10?Gb/s 至 28.6?Gb/s 的速率測試應用所需的所有電接口采樣模塊、附件以及時鐘恢復功能。這個捆綁套件包括以下產品：
1?ea.80E09B：雙通道 70?GHz 遠程電接口采樣模塊
1?ea.82A04B：相位參考模塊，與 80E09B 一起使用時支持小于 100?fs 的儀器抖動
1?ea.CR286A，帶選項 HS：28.6?GHz 時鐘恢復儀器，支持速率為 150?Mb/s 至 28.6?Gb/s 的時鐘恢復
1?ea.80X01：1?米采樣模塊延長電纜，用于將相位參考模塊直接連接到時鐘恢復模塊
1?ea.80A08：附件包，包括配置完整的測試解決方案必需的所有電纜、適配器、直流模塊及其他附件
要將此解決方案擴展為可測試多通道應用中的其他通道，只需額外安裝 80E09B 雙通道遠程采樣模塊。
本文中的產品規格和描述如有變更，恕不另行通知。
除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。
上升時間/帶寬
取決于使用的采樣模塊
垂直分辨率
在采樣模塊的動態范圍內 16?位
電接口分辨率：<20?μV LSB（適用于 1?V 全量程）
光接口分辨率視光接口模塊的動態范圍而定，從 80C07B（1?mW 全量程）的<20?nW，到 80C10C（30?mW 全量程）的 <0.6?μW
主時基和放大視圖時基，水平量程
100?fs/div - 1?ms/div，1-2-5?順序或 100?fs 增量
時間間隔精度
觸發直接（前面板）輸入
水平量程為 >20?ps/div，測量間隔最右面的點<150?ns；平均精度： 0.1% 的間隔，STDEV： ≤1?ps
水平量程 ≤20?ps/div，測量間隔最右面的點<150?ns；平均精度： 1?ps + 0.5% 的間隔
時鐘輸入/預定標觸發（前面板），眼圖或碼型模式
平均精度取決于時鐘輸入精度 STDEV：<0.7?ps（最大值）；<0.1?ps（典型值）
時鐘輸入/預定標觸發（前面板），其他模式
水平量程為 >20?ps/div，測量間隔最右面的點<150?ns；平均精度： 0.1% 的間隔，STDEV： ≤3?ps
水平量程 ≤20?ps/div，測量間隔最右面的點<150?ns；平均精度： 1?ps + 0.5% 的間隔
TDR 時鐘觸發（鎖定到外部 10?MHz 時鐘）
水平量程為 >20?ps/div，測量間隔最右面的點<150?ns；平均精度： 0.01% 的間隔，STDEV： ≤1?ps（0.1?ps 典型值）
隨機相位修正模式（時鐘輸入到 82A04B）
最大定時偏差：0.1% 的相位參考信號周期，典型值，相對于相位參考信號
如需進一步了解相位參考運行模式，請參閱“DSA8300 采樣示波器的相位參考模塊”產品技術資料。
觸發的相位修正模式（時鐘輸入到 82A04B）
相對于相位參考信號的最大定時偏差：
>40?ns，觸發事件之后： 0.2% 的相位參考信號周期，典型值
≤40?ns，觸發事件之后： 0.4% 的相位參考信號周期，典型值
提供的水平偏移校正范圍
SW：任何單獨通道上，–500?ps 至 +100?ns，增量為 100?fs，一些限制適用于軟件偏移校正 TDR 和采樣模塊。請注意，SW 相差校正表示在不同的水平位置采集另一個波形；存在吞吐量損失。
主機通道延遲（硬件偏移校正）：
采樣模式：
80E11 和 80E11x1：±35?ps
80E07B、80E08B、80E09B 和 80E10B：±150?ps
80C17、80C18：+/- 65?ps
TDR 模式：
80E08B 和 80E10B：±200?ps
DSA8300 記錄長度
50、100、250、500、1000、2000、4000、8000?或 16000?個樣本（放大視圖的最大記錄長度為 4000?個樣本）
提供的更長記錄
IConnect?： 1M 樣本
80SJNB 抖動、噪聲和 BER 分析軟件： 10M 樣本（100k 單位間隔，每個單位間隔 100?個樣本）
觸發源
時鐘輸入/預定標觸發（前面板）
TDR 時鐘（內部生成）
來自光接口采樣模塊和電接口時鐘恢復模塊（內部連接）的時鐘恢復觸發
相位參考（在使用 82A04B 相位參考模塊時）時基在自由運行模式下支持無觸發信號采集
觸發直接輸入（前面板）
時鐘輸入/預定標觸發輸入
時鐘輸入靈敏度
150?mVp-p至 1?Vp-p，0.15?GHz 至 20?GHz（典型值）
200?mVp-p至 1?Vp-p，0.8?GHz 至 15?GHz（保障值）
最小偏移速率
≥2?V/ns
時鐘輸入范圍
1.0?Vp-p（最大值） – AC 耦合
支持的碼型長度（對 ADVTRIG 選項的碼型觸發）
2?至 223?(8,388,608)（含邊界）
時鐘眼圖和時鐘碼型觸發模式下的時鐘輸入抖動（典型值）
0.15?- 0.40?GHz：900?fs (RMS)
0.40?- 1.25?GHz：800?fs
1.25?- 20?GHz：425?fs
時鐘眼圖和時鐘碼型觸發模式下的時鐘輸入抖動（最大值）
0.80?- 1.25?GHz：900?fs (RMS)
1.25?- 11.20?GHz：500?fs
11.20?- 15.0?GHz：600?fs
TDR 觸發
TDR 階躍速率
可以在 25?至 300?kHz 中選擇，1?kHz 步長
實際 TDR 階躍速率可能會較請求的速率變化達 2%
TDR 觸發抖動
1.3?ps RMS（典型值）1.8?ps RMS（最大值）
相位參考時基
相位參考輸入范圍
標配 82A04B：8?- 32?GHz（保證值），2?- 32?GHz（典型值）
82A04B 選項 60G：8?- 60?GHz（保證值），2?- 70?GHz（典型值）
對頻率<8?GHz 的非正弦時鐘，可能需要過濾時鐘輸入，以消除時鐘信號中的諧波（請參閱附件 020-2566-xx、020-2567-xx 和 020-2568-xx）
相位參考輸入靈敏度
到 82A04B 的時鐘輸入在下述范圍內提供了最佳的抖動性能：0.6?- 1.8?V。相位參考時基直到 100?mV（典型值）仍能運行，但抖動會提高
抖動
f ≥8?GHz：100?fs RMS，10?GHz 或更快的采樣模塊上的典型值
2?GHz ≤ f ≤ 8?GHz：140?fs RMS，10?GHz 或更快的采集模塊上的典型值
觸發直接輸入
觸發靈敏度
50?mV，DC - 4?GHz（典型值）
100?mV，DC - 3?GHz（保證值）
觸發電平范圍
±1.0?V
觸發輸入范圍
±1.5?V
觸發釋抑
5?μs - 50?ms 可調節，0.5?ns 增量
觸發直接輸入抖動
1.1?ps RMS + 5?ppm 的水平位置（典型值）
1.5?ps RMS + 10?ppm 的水平位置（最大值）
采集模式
采樣（普通）、包絡和平均
采樣模塊數量
支持最多 4?個雙通道電接口采樣模塊；最多 2?個光接口采樣模塊。
在 CH1/CH2 大插槽中裝入要求電源的模塊之外的任何模塊時，只會置換 CH1/CH2 小槽的功能；在 CH3/CH4 大插槽中裝入要求電源的模塊之外的任何模塊時，只會置換 CH3/CH4 小槽的功能。
同步采集的輸入數量
最多 8?條通道
最大采集速率
在 TDR 模式下每條通道 300?kS/s
在所有其他非相位參考模式下每條通道 200?kS/s
在相位參考模式下每條通道 120?kS/s
系統測量速率
DSA8300 同時進行最多 8?項測量，在選配顯示每項測量的統計數據（最小值、最大值、平均值和標準值偏差）時，每秒更新 3?次
測量集
120?多種自動測量，包括 RZ、NRZ 和脈沖信號類型以及下述測量類型：
幅度測量
高、低、幅度、峰峰值、最大值、中間值、最小值、平均值、正向過沖、負向過沖、P-P、平均光接口功率（dBm、瓦）、噪聲、RMS 噪聲、SNR、眼圖高度、眼圖張度因數、消光比（比率，%，dB）、抑制比（比率，%，dB）、OMA、Q-因數、RMS、AC RMS、周期 RMS、周期平均、增益、交叉 %、交叉電平 OMA、VMA
定時測量
上升時間、下降時間、周期、位速率、位時間、頻率、交叉時間、+交叉、–交叉、抖動（P-P、RMS）、眼圖寬度、+寬度、–寬度、突發脈沖寬度、正占空比、負占空比、占空比失真、延遲、相位、脈沖對稱性
面積測量
面積、周期面積
光標
光點、豎條和橫條光標
波形處理
使用下述數學函數定義定義和顯示最多 8?個數學運行波形： 加法、減法、乘法、除法、平均、差分、指數、積分、自然對數、對數、幅度、最小值、最大值、平方根和濾波。 此外，可以在定義數學運算波形時把測量值作為標量使用
模板測試
對許多應用，泰克以預先定義的內置模板方式提供了標準模板。下面的受支持標準列表中列出了多種最常用的標準模板。請與泰克本地代表聯系，索取所有可用模板的列表。除另行指明外，可以使用基于文件的模板，作為固件可加載的文件分發新模板、泰克出廠時創建的模板和更新的模板。用戶自定義模板允許用戶創建（通過 UI 或 PI）用戶模板
支持的標準
| 類型 | 標準 |
|---|---|
| 以太網 | 100BASE-LX10 125.0?Mb/s100BASE-BX10 125.0?Mb/s 千兆以太網 1.250?Gb/s 1000BASE-KX 1.250?Gb/s 2?GBE 2.500?Gb/s 10GBASE-X4 3.125?Gb/s 10GBASE-W 9.95328?Gb/s 10GBASE-R 10.3125?Gb/s FEC11.10?11.095728?Gb/s 10GBASE-LRM 10.31250?Gb/s 40GBASE-FR 41.25?Gb/s 40GBASE-LR4 10.3125?Gb/s 40GBASE-SR4 10.3125?Gb/s 100GBASE-ER4 25.71825?Gb/s 100GBASE-LR4 25.71825?Gb/s 100GBASE-SR10 10.3125?Gb/s 100GBASE-SR4 25.7185?Gb/s |
| SONET/SDH | OC-1/STM-0?51.84?Mb/s OC-3/STM-1?155.52?Mb/s OC-12/STM-4,622.08?Mb/s OC-48/STM-16?2.48832?Gb/s FEC2.666?2.6660571?Gb/s OC-192/STM-64?9.95328?Gb/s FEC10.66?10.6642?Gb/s FEC10.71?10.709225?Gb/s OTU4 27.95?Gb/s OC-768/STM-256?39.81312?Gb/s FEC42.66?42.6569?Gb/s FEC43.02?43.018414?Gb/s |
| 光纖通道光接口 | FC133 132.81?Mb/s FC266 265.6?Mb/s FC531 531.2?Mb/s FC1063 1.0625?Gb/s FC2125 2.125?Gb/s FC4250 4.250?Gb/s 8GFC 8.500?Gb/s 10GFC 10.518750?Gb/s FC11317 11.3170?Gb/s 16GFC MM r6.1?14.025?Gb/s 16GFC SM r6.1?14.025?Gb/s 32GFC 28.05?Gb/s |
| 光纖通道電接口 | FC133 132.81?Mb/s FC266 265.6?Mb/s FC531 531.2?Mb/s FC1063 1.0625?Gb/s FC2125E 2.125?Gb/s： Abs、Beta、Tx/Rx；Abs、Gamma、Tx/Rx FC4250E 4.250?Gb/s： Abs、Beta、Tx/Rx；Abs、Gamma、Tx/Rx FC8500E 8.500?Gb/s： Abs、Beta、Tx/Rx；Abs、Gamma、Tx/Rx |
| SATA | G1 1.500?Gb/s Tx、Rx G2 3.000?Gb/s Tx、Rx G3 6.000?Gb/s Tx、Rx |
觸摸屏顯示器
對角線長度 264?毫米/10.4?英寸，彩色，LCD
顏色
16,777,216（24?位）
視頻分辨率
水平 1024?像素 x 垂直 768?像素
放大視圖
除主時基外，DSA8300 支持兩種放大視圖。 這些放大視圖使用單獨的時基設置獨立采集，支持與主時基相同或更快的時間/格設置
前面板
USB 2.0?端口
一個 USB?2.0?連接器（2012?年 12?月之后毛重的儀器在其前面板上配有 3?個 USB 端口）
防靜電連接
香蕉插孔連接器，1?MΩ
觸發直接輸入
參閱觸發系統技術數據
時鐘輸入/預定標觸發
參閱觸發系統技術數據
TDR 時鐘輸出
參閱觸發系統技術數據
DC 校準輸出
最大 ±1.25?V
后面板
USB 端口
4?個 USB 2.0?連接器
LAN 端口
RJ-45?連接器，支持 10/100/1000BASE-T
串行端口
DB-9?COM1、COM2 端口
GPIB
IEEE488.2?連接器
DVI-I 視頻端口
DVI 連接器，插座式
連接顯示示波器畫面，包括外部監視器或投影儀上的實時波形。 還可以使用這些端口在外部監視器上顯示一級 Windows 桌面。
也可以把 DVI-I 端口配置為顯示二級 Windows 桌面（也稱為擴展桌面或雙監視器顯示）。
提供 DVI 到 VGA 15?針 D-Sub 連接器適配器
PS2 串行端口
鼠標和鍵盤輸入
音頻端口
1/8?英寸麥克風輸入和線路輸出
波形數據庫
4?條獨立累積的波形記錄，每條記錄高達 4M 波形點。 可變波形數據庫模式，支持真正先進先出，4?個波形數據庫中每個波形數據庫提供了最多 2000?個波形（每個波形數據庫最高 2M 樣本）
硬盤
后面板、可移動硬盤，500?GB 容量
光盤驅動器
前面板 DVD 只讀/光盤讀寫驅動器，帶有光盤制作應用軟件
非易失性存儲
USB 2.0?閃存
操作系統
Microsoft Windows 7?旗艦版（32?位）
CPU
3?GHz Intel Core? 2?Duo CPU
線路電壓和頻率
90?V 至 250?V
50?Hz 至 400?Hz
功耗
205?W，典型值，僅限主機
330?W，典型值，完全加載
最大 600?W
尺寸
| ? | 毫米 | 英寸 |
|---|---|---|
| 寬度 | 475 | 18.0 |
| 高度 | 343 | 13.5 |
| 厚度 | 419 | 16.5 |
| ? | 公斤 | 磅 |
|---|---|---|
| 重量 | 21 | 46 |
溫度
工作狀態
+10?至 +40℃
非工作狀態
-22?至 +60℃
海拔高度
工作狀態
3,048?m (10,000?ft.)
非工作狀態
12,190?m (40,000?ft.)
相對濕度
操作（未安裝 CD-ROM）
40℃ 及以下時 20% 至 80%（40℃ 時相對濕度上限下降至 45%）
電磁兼容性
2004/108/EC
安全性
UL3111-1、CSA1010.1、EN61010-1、IEC61010-1
